TL;DR:

  • PCIe is de kritieke seriële point-to-point standaard voor dataoverdracht in moderne computers, vervangt gedeelde parallelle buses en biedt schaalbare, voorspelbare prestaties. Elke nieuwe PCIe-generatie verdubbelt de bandbreedte per lane, waardoor hogere snelheden mogelijk worden voor GPU’s en NVMe SSD’s, afhankelijk van het aantal lanes. Een goed begrip van PCIe helpt bij het maken van slimme hardwarekeuzes, voorspelt toekomstbestendigheid en voorkomt onnodige kosten of incompatibiliteit.

PCIe is een term die je tegenkomt bij vrijwel elke moderne pc, maar wat betekent PCIe eigenlijk? Veel mensen denken dat het gewoon “een snelle poort” is voor een grafische kaart. De realiteit is complexer en interessanter. PCIe vormt het ruggenmerg van dataoverdracht in moderne computers, van je GPU tot je snelste NVMe SSD. In dit artikel leer je precies hoe PCIe werkt, wat de verschillen zijn tussen de generaties, en waarom die kennis direct invloed heeft op de keuzes die je maakt bij het bouwen of upgraden van je pc.

Inhoudsopgave

Belangrijkste inzichten

Punt Details
PCIe is geen gewone poort PCIe is een seriële point-to-point verbindingsstandaard die volledige bandbreedte per apparaat garandeert.
Versies verdubbelen bandbreedte Elke nieuwe PCIe generatie verdubbelt de bandbreedte per lane ten opzichte van de vorige versie.
Lanes bepalen doorvoersnelheid De combinatie van generatie en aantal lanes (x1, x4, x8, x16) bepaalt de werkelijke datathroughput.
Backward compatibiliteit werkt altijd Een nieuwere kaart in een ouder slot werkt altijd, maar de traagste component bepaalt de uiteindelijke snelheid.
PCIe kennis bespaart geld Wie snapt hoe PCIe werkt, koopt geen overkill hardware en vermijdt kostbare incompatibiliteitsproblemen.

Wat is PCIe technisch gezien?

PCIe staat voor Peripheral Component Interconnect Express. Het is een high-speed verbindingsstandaard die wordt beheerd door de PCI-SIG, een consortium van hardwarefabrikanten dat de specificaties vastlegt en evolueert. PCI-SIG werkt aan deze standaarden al sinds 1992, maar PCIe zelf deed zijn intrede in 2003 als directe opvolger van de oude PCI en PCI-X standaarden.

Het cruciale verschil met de oudere PCI standaard zit in de architectuur. PCI werkte via een gedeelde parallelle bus, wat betekent dat alle aangesloten apparaten tegelijk om bandbreedte moesten concurreren. Vergelijk het met een brede weg waar alle auto’s door één tol moeten. PCIe stapte over op seriële point-to-point verbindingen, waarbij elk apparaat een eigen directe verbinding heeft met de processor of het moederbord. Elke verbinding is exclusief, voorspelbaar en schaalbaar.

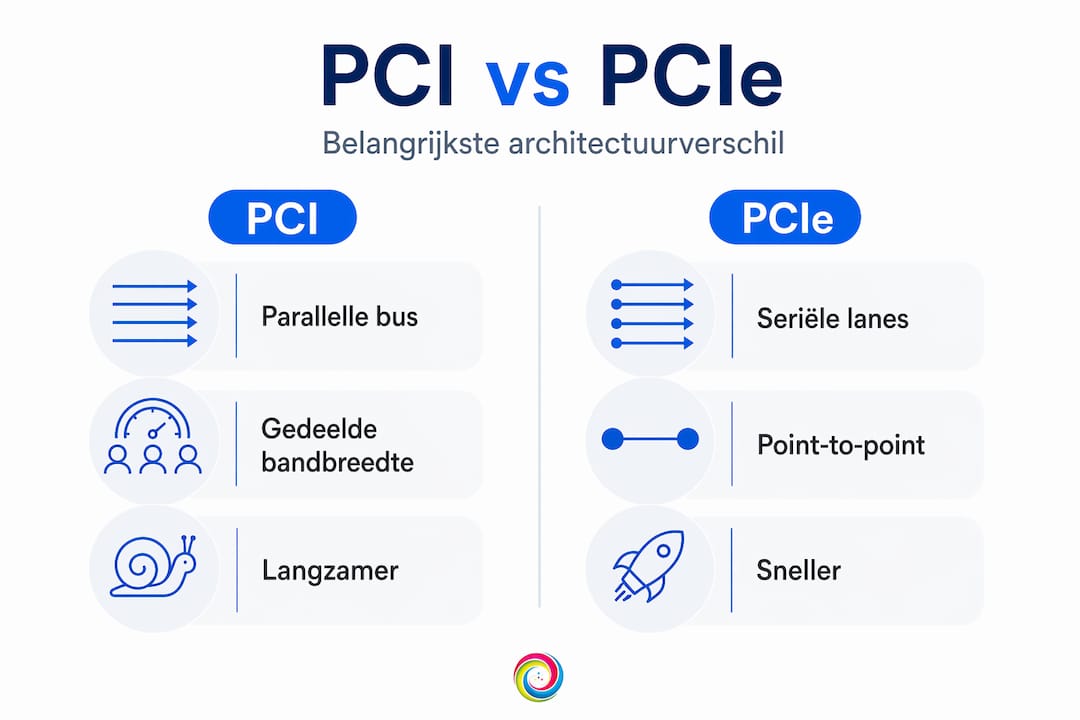

Infographic: Verschil in architectuur tussen PCI en PCIe

Lanes: de bouwstenen van PCIe

Een PCIe verbinding bestaat uit lanes. Elke lane heeft een eigen zend- en ontvangstlijn, wat full-duplex communicatie mogelijk maakt. Dat wil zeggen dat data gelijktijdig in beide richtingen kan stromen, zonder wachttijd. Dit gedrag staat in schril contrast met de gedeelde bus van vroeger, waar slechts één apparaat tegelijk mocht communiceren.

De voordelen van deze architectuur zijn concreet:

  • Schaalbare bandbreedte: je combineert lanes (x1, x4, x8, x16) afhankelijk van wat een apparaat nodig heeft.
  • Voorspelbare prestaties: geen interferentie van andere apparaten op dezelfde bus.
  • Lagere latency: directe verbinding verkort de communicatietijd aanzienlijk.
  • Full-duplex werking: data stroomt gelijktijdig in beide richtingen per lane.

Pro-tip: Controleer altijd hoeveel PCIe lanes je CPU en moederbord beschikbaar stellen. Sommige budgetmoederborden delen lanes tussen slots, wat de effectieve bandbreedte van je GPU of NVMe SSD kan beperken.

Verschillen tussen PCIe versies

Eén van de meest verwarrende aspecten van PCIe voor beginners is het versiesysteem. Elke nieuwe generatie verdubbelt de bandbreedte per lane ten opzichte van de voorganger, met behoud van backward en forward compatibiliteit.

Hier is een overzicht van de opeenvolgende generaties:

PCIe versie Bandbreedte per lane (enkelvoudig) Maximaal x16 bandbreedte
PCIe 1.0 250 MB/s 4 GB/s
PCIe 2.0 500 MB/s 8 GB/s
PCIe 3.0 ~985 MB/s ~16 GB/s
PCIe 4.0 ~1.969 MB/s ~32 GB/s
PCIe 5.0 ~3.938 MB/s ~64 GB/s
PCIe 6.0 ~7.877 MB/s ~128 GB/s

PCIe 3.0 was jarenlang de dominante standaard voor grafische kaarten en NVMe SSD’s. PCIe 3.0 betekenis in de praktijk: het bood voldoende bandbreedte voor de meeste GPU’s tot en met de generatie van de RTX 2080 Ti. Vandaag de dag zijn PCIe 4.0 en 5.0 de norm in nieuwe systemen, met name voor de snelste NVMe opslag die PCIe 5.0 volledig benut.

De toekomstige PCIe 8.0 standaard gaat richting 1 TB/s via x16, wat zulke hoge snelheden vereist dat nieuwe connector technologie serieus onderzocht wordt. Dat is geen kleine aanpassing. Het geeft aan hoe ver PCIe als standaard nog kan groeien.

Lane breedte en gecombineerde doorvoersnelheid

De lane breedte (x1, x4, x8, x16) vermenigvuldigt de bandbreedte per lane. Een x4 PCIe 4.0 verbinding geeft dus viermaal de bandbreedte van een enkele PCIe 4.0 lane. Praktisch gezien:

  • x1 slots zijn bedoeld voor netwerkkaarten, geluidskaarten en eenvoudige uitbreidingskaarten.
  • x4 slots worden gebruikt voor NVMe SSD adapters en lichte uitbreidingen.
  • x8 slots vind je bij professionele toepassingen en sommige oudere GPU configuraties.
  • x16 slots zijn de standaard voor hoogperformante grafische kaarten.

Backward en forward compatibiliteit werkt mechanisch en elektrisch. Een PCIe 5.0 kaart past fysiek in een PCIe 3.0 slot, maar draait op PCIe 3.0 snelheid. De traagste component bepaalt altijd de werkelijke doorvoersnelheid. Dat is geen bug maar een bewuste ontwerpkeuze om hardware van verschillende generaties samen te laten werken.

PCIe toepassingen in de praktijk

PCIe is overal in een moderne computer. Van je grafische kaart tot je snelste opslag, bijna elke uitbreiding in een desktop pc maakt gebruik van PCIe. Begrijpen waar PCIe wordt toegepast, helpt je betere hardwarekeuzes te maken.

Vrouw breidt haar desktop uit met nieuwe PCIe-onderdelen

Grafische kaarten en GPU prestaties

De GPU is het meest bekende voorbeeld van een PCIe component. Vrijwel alle moderne grafische kaarten gebruiken een x16 PCIe slot. De hoeveelheid bandbreedte die een GPU nodig heeft, hangt af van resolutie, geheugengrootte en de intensiteit van taken zoals ray tracing of videoverwerking. Wil je weten hoe de keuze van PCIe generatie de GPU direct raakt? Lees dan ook over hoe een grafische kaart werkt en wat de impact is op je gaming prestaties.

NVMe SSD en PCIe opslag

NVMe SSD’s zijn de tweede grote toepassing. Een standaard SATA SSD haalt maximaal 550 MB/s. Een NVMe SSD op PCIe 4.0 x4 haalt gemakkelijk 7.000 MB/s. Dat is een factor 12 sneller, en het verschil merk je bij het laden van games, videoprojecten en grote bestanden. PCIe is hier de reden dat NVMe zo snel is. Zonder de point-to-point architectuur zou dit onmogelijk zijn.

Andere uitbreidingskaarten

PCIe toepassingen gaan verder dan GPU en SSD:

  • Geluidskaarten gebruiken doorgaans x1 slots voor audioverwerking.
  • 10 Gigabit netwerkkaarten hebben x4 of x8 verbindingen nodig voor volledige doorvoersnelheid.
  • AI versnellers zoals de NVIDIA A100 of AMD Instinct MI300 gebruiken x16 met PCIe 4.0 of 5.0 voor massieve dataoverdracht.
  • Capture cards voor streamers en content creators gebruiken PCIe om videodata zonder vertraging door te sturen.

Pro-tip: Een NVMe SSD op PCIe 4.0 x4 is voor de meeste gamers aanzienlijk nuttiger dan een upgrade van PCIe 3.0 naar 4.0 voor de GPU alleen. De winst bij opslag is veel groter dan bij grafische kaarten in de meeste spelscenario’s.

De invloed van PCIe op je frame rate tijdens het gamen wordt vaak onderschat. Een systeem met een GPU op PCIe 3.0 x8 versus x16 kan in bepaalde titels meetbare prestatieverschillen tonen, al is het effect bij de meeste moderne GPU’s kleiner dan velen verwachten.

Praktische tips voor PCIe hardware keuzes

Nu je begrijpt wat PCIe is en hoe de versies werken, is de vraag: hoe pas je deze kennis toe bij het kopen of upgraden van hardware? Hier zijn concrete stappen die je helpen slimme beslissingen te nemen.

  1. Controleer het moederbord eerst. Kijk welke PCIe versie je moederbord ondersteunt en hoeveel lanes beschikbaar zijn. Dit bepaalt het plafond van je hele systeem. Een PCIe 5.0 GPU in een moederbord dat alleen PCIe 3.0 ondersteunt, draait op PCIe 3.0 snelheid.

  2. Kijk naar lane configuratie bij meerdere componenten. Veel moederborden schakelen automatisch tussen x16 en x8 per slot wanneer je twee GPU’s of een GPU en een NVMe SSD tegelijk installeert. Lees de handleiding van je moederbord voordat je hardware koopt.

  3. Slimme generatiekeuze bij NVMe SSD. PCIe 4.0 NVMe SSD’s zijn vandaag goedkoop en snel genoeg voor praktisch elk gebruik. PCIe 5.0 NVMe is duurder en zinvol voor professionele toepassingen met enorme datastromen. Een gamer heeft zelden PCIe 5.0 opslag nodig.

  4. Vermijd x1 slots voor zware kaarten. Sommige goedkopere moederborden bieden alleen x1 elektrische verbinding in wat fysiek een groter slot lijkt. Een netwerkkaart van 10 Gbit in een x1 elektrisch slot werkt, maar haalt nooit zijn maximale snelheid.

  5. Controleer link negotiatie bij problemen. Als hardware niet op verwachte snelheid draait, kan het zijn dat de link training een lagere snelheid heeft onderhandeld vanwege signaalintegriteit of moederbordinstellingen. Dit is zichtbaar via tools als GPU-Z of HWiNFO.

  6. Denk vooruit bij een nieuw systeem. Als je nu een moederbord koopt met PCIe 5.0 ondersteuning, profiteer je later van snellere GPU’s en SSD’s zonder het systeem te hoeven vervangen. Toekomstbestendigheid zit in het moederbord, niet alleen in de kaart zelf.

Een goede pc upgrade strategie begint bij het begrijpen van je huidige PCIe configuratie. Weet je wat je hebt, dan weet je wat de moeite waard is om te upgraden.

Mijn visie op PCIe en de toekomst

Ik werk al jaren met pc hardware, en PCIe is volgens mij de meest onderschatte innovatie in computerbouw. De overgang van parallelle PCI bus naar seriële point-to-point verbindingen heeft niet alleen snelheid gebracht. Het heeft de manier veranderd waarop we hardware kunnen combineren en schalen. Vroeger was één trage kaart op de bus genoeg om alles te vertragen. Dat probleem bestaat bij PCIe niet meer.

Wat ik in de praktijk merk: veel mensen maken zich zorgen over PCIe versie terwijl de echte bottleneck elders zit. Een RTX 4090 op PCIe 3.0 x16 verliest in de meeste games minder dan 5% prestaties vergeleken met PCIe 4.0 x16. Dat is meetbaar, maar voor de meeste gebruikers niet het verschil tussen plezier en frustratie.

Waar ik wel enthousiast van word, is PCIe 8.0 in ontwikkeling. De bandbreedte van 1 TB/s via x16 klinkt nu buitenproportioneel, maar bedenk dat men in 2010 ook niet dacht dat een consumentenSSD ooit 7.000 MB/s zou halen. De standaard groeit mee met de behoeften van AI, professionele visualisatie en datacenter toepassingen die steeds dichter bij de consument komen.

Mijn advies vanuit de praktijk: koop een moederbord met de nieuwste PCIe standaard die je budget toelaat, maar obsedeer niet over versieverschillen bij GPU’s als de rest van je systeem nog een grotere bottleneck vormt. Begrijp wat je hebt, en upgrade gericht.

— Thomas

Maatwerk pc’s van Tppc met de juiste PCIe configuratie

Bij Tppc in Roeselare bouwen we elke pc op maat, waarbij PCIe configuratie een van de eerste dingen is die we bespreken met de klant. Of je nu een gaming pc wilt die een RTX 4080 optimaal benut, of een werkstation met snelle NVMe opslag voor videobewerking, de PCIe lay-out van het moederbord bepaalt hoeveel speelruimte je hebt voor toekomstige upgrades. Bekijk onze maatwerk gaming pc voorbeelden voor inspiratie, of lees onze gids over gaming pc’s om te begrijpen welke hardware echt het verschil maakt. Wil je jouw huidige pc laten evalueren of upgraden? We helpen je graag persoonlijk verder.

FAQ

Wat betekent PCIe precies?

PCIe staat voor Peripheral Component Interconnect Express en is een seriële point-to-point verbindingsstandaard voor computeronderdelen zoals GPU’s, NVMe SSD’s en uitbreidingskaarten. Het is de opvolger van de oudere PCI standaard en biedt aanzienlijk meer bandbreedte en voorspelbaardere prestaties.

Wat is het verschil tussen PCIe 3.0 en PCIe 4.0?

PCIe 4.0 biedt per lane dubbele bandbreedte ten opzichte van PCIe 3.0: ongeveer 1.969 MB/s versus 985 MB/s per lane. Voor NVMe SSD’s is dat verschil enorm. Voor GPU’s is de praktische impact in gaming beperkt tot een paar procent in de meeste scenario’s.

Zijn PCIe versies onderling compatibel?

Ja. PCIe is backward en forward compatibel. Een PCIe 5.0 kaart werkt in een PCIe 3.0 slot, maar draait op de lagere snelheid van dat slot. De traagste component bepaalt altijd de werkelijke doorvoersnelheid.

Hoeveel PCIe lanes heeft een grafische kaart nodig?

De meeste moderne GPU’s gebruiken een x16 slot. In de praktijk tonen tests dat x8 bij PCIe 3.0 al voldoende is voor het overgrote deel van de GPU’s, omdat het beschikbare bandbreedteplafond zelden volledig benut wordt tijdens gaming.

Wat is het verschil tussen x1, x4, x8 en x16 PCIe slots?

Het getal geeft het aantal lanes aan. Meer lanes betekent meer bandbreedte. Een x16 slot heeft 16 lanes en biedt daarmee zestien keer de bandbreedte van een x1 slot bij dezelfde PCIe versie. De lane configuratie hangt af van het moederbord en de CPU.
