Kort samengevat:

  • PCIe 4.0 biedt een verdubbeling van de transfersnelheid ten opzichte van PCIe 3.0, wat leidt tot hogere snelheden voor NVMe SSD’s en toekomstige grafische kaarten.
  • Het ondersteunt achterwaartse compatibiliteit, waarbij bij gebruik in een ouder slot de snelheid automatisch terugvalt naar de ondersteunde standaard.
  • Voor een optimale werking is het essentieel om de juiste BIOS-instellingen, koeling en compatibiliteit van CPU en moederbord te controleren.

PCIe 4.0, voluit PCI Express 4.0, is de vierde generatie van de PCI Express-standaard die door PCI-SIG is vastgelegd. De kernmaatstaf is dat PCIe 4.0 een hogere transfersnelheid per lane biedt dan eerdere generaties, waardoor de bandbreedte aanzienlijk toeneemt ten opzichte van PCIe 3.0. Voor jou als pc-bouwer of enthousiasteling betekent dit concreet:

  • NVMe SSD’s (M.2 x4): sequentiële leessnelheden die flink hoger liggen dan bij Gen3
  • GPU’s (PCIe x16): een grotere totale bandbreedte in één richting, wat toekomstige videokaarten meer ruimte geeft
  • Uitbreidingskaarten: netwerk-, capture- en opslagkaarten profiteren van de hogere doorvoer bij intensieve workloads

De specificatie werd op 8 juni 2017 officieel vrijgegeven door PCI-SIG. AMD was de eerste grote fabrikant die Gen4 breed uitrolde, met de X570-chipset in 2019. Intel volgde later met zijn eigen platformen.

Inhoudsopgave

Wat betekenen GT/s, lanes en form-factors precies?

Voordat je een Gen4-component koopt, loont het om de technische termen te begrijpen. Ze bepalen namelijk direct hoeveel snelheid je in de praktijk haalt.

Een engineer maakt een schets van hoe de PCIe-lanes verdeeld zijn.

GT/s versus MB/s

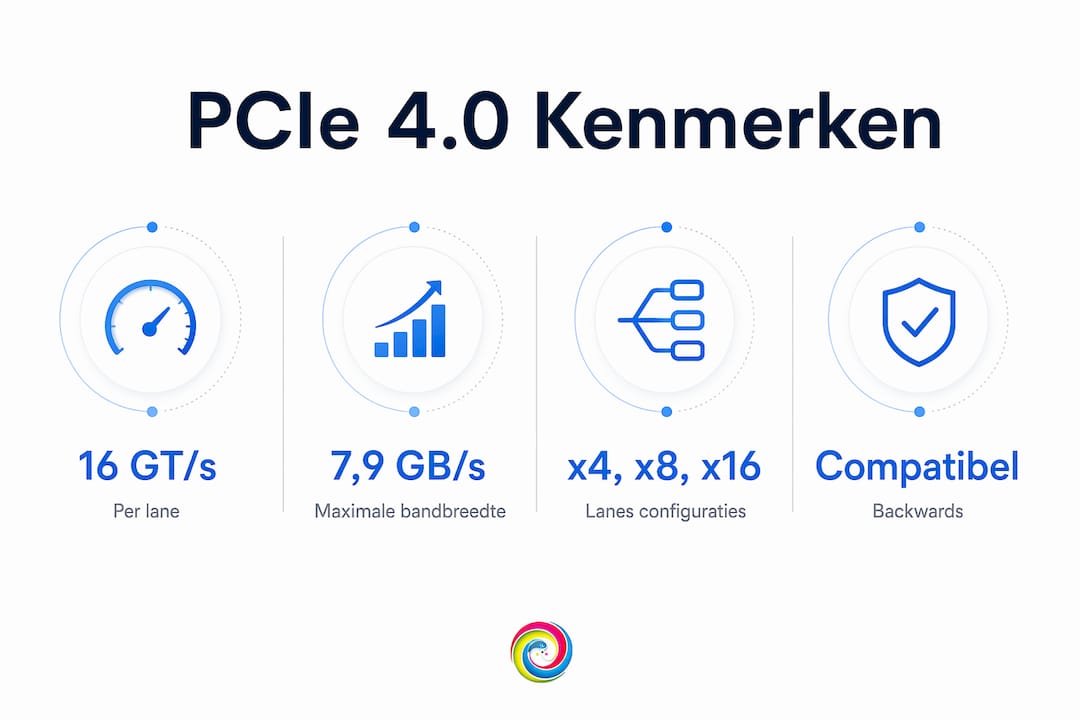

Overzichtelijke infographic met de belangrijkste feiten over PCIe 4.0

GT/s staat voor gigatransfers per seconde en beschrijft de ruwe signaaltransfersnelheid. De codering zorgt voor minimale overhead, waardoor de effectieve bandbreedte per lane dicht bij de theoretische waarde ligt.

Generatie GT/s per lane Effectief per lane x4 totaal x8 totaal x16 totaal
PCIe 3.0 8,0 GT/s tot ~985 MB/s tot ~3,9 GB/s tot ~7,9 GB/s tot ~15,8 GB/s
PCIe 4.0 16,0 GT/s tot ~1,97 GB/s tot ~7,9 GB/s tot ~15,8 GB/s tot ~31,5 GB/s
PCIe 5.0 32,0 GT/s tot ~3,94 GB/s tot ~15,8 GB/s tot ~31,5 GB/s tot ~63,0 GB/s

Elke generatie verdubbelt de transfersnelheid ten opzichte van de vorige. PCIe 5.0 is dus wéér het dubbele van Gen4.

Form-factors en lane-toewijzing

  • M.2 NVMe (x4): de meest gebruikte vorm voor SSD’s. Een Gen4 M.2-slot geeft je tot ~7,9 GB/s totale bandbreedte.
  • PCIe x16 (GPU): het grote slot op je moederbord. Hier zit je videokaart in, met maximaal ~31,5 GB/s bij Gen4.
  • PCIe x1 en x4 (uitbreidingskaarten): voor netwerkkaarten, capture-kaarten en NVMe-adapters.

Pro-tip: Niet elk M.2-slot op je moederbord is verbonden met de CPU. Sommige slots lopen via de chipset en delen bandbreedte met andere apparaten. Controleer de handleiding van je moederbord om te zien welk slot direct aan de CPU hangt, want dat is het snelste.

Werkt PCIe 4.0 in oudere slots, en wat verlies je dan?

Hier is het goede nieuws: PCIe is volledig achterwaarts én voorwaarts compatibel. Een Gen4-apparaat werkt altijd in een Gen3-slot, en andersom. Wat er dan gebeurt, is simpel: het systeem schakelt automatisch terug naar de snelheid van de langzaamste partij.

IT-specialisten die met elkaar sparren over de compatibiliteit van PCIe 4.0

Zet je een PCIe 4.0 SSD in een Gen3-slot, dan draait die SSD op Gen3-snelheden (~3,5 GB/s in plaats van ~7 GB/s). Geen schade, geen instabiliteit, gewoon minder snelheid. Gebruikers op forums zoals Reddit bevestigen dit patroon keer op keer: de SSD werkt, maar de Gen4-meerwaarde valt weg.

Waar het wél mis kan gaan:

  • Niet-officieel ondersteunde chipsets: sommige oudere chipsets, zoals bepaalde X470-varianten, bieden geen officiële Gen4-ondersteuning. Moederbordmakers zoals ASUS brachten voor een beperkt aantal boards niet-officiële BIOS-updates uit, maar die kunnen instabiliteit veroorzaken.
  • Verouderde firmware: zonder de juiste BIOS-versie herkent je systeem een Gen4-apparaat soms niet correct.
  • Fysieke sleutels en lengtes (M.2): een M.2 2280-SSD past niet in elk M.2-slot. Controleer de sleuteltype (M-key) en de ondersteunde lengtes.

Pro-tip: Controleer in je BIOS of de NVMe-modus actief is en of het slot op Gen4 staat. Op veel moederborden kun je dit handmatig instellen onder “PCIe-modus” of “M.2-configuratie”.

Welke CPU’s en chipsets ondersteunen PCIe 4.0?

Niet elke processor en elk moederbord ondersteunen Gen4. Hier is een overzicht van de platforms die je kunt verwachten:

AMD-platforms

  • Ryzen 3000-serie (Zen 2) met X570-chipset: eerste brede Gen4-ondersteuning voor consumenten
  • Ryzen 5000-serie (Zen 3) met X570 en B550: volledige Gen4-ondersteuning voor CPU-lanes
  • Ryzen 7000-serie (Zen 4) met AM5: Gen4 én Gen5 afhankelijk van het slot

Intel-platforms

  • 11e generatie Core (Rocket Lake) met Z590: eerste Intel-platform met PCIe 4.0
  • 12e generatie en hoger (Alder Lake, Raptor Lake) met Z690/Z790: brede Gen4-ondersteuning, deels Gen5

Checklist voor hardware-controle:

  1. Controleer de specificatiepagina van je CPU op de website van de fabrikant (AMD of Intel) voor het aantal Gen4-lanes.
  2. Kijk in de handleiding van je moederbord welke M.2-slots x4 Gen4 zijn en welke via de chipset lopen.
  3. Controleer de BIOS-versie en update indien nodig naar de laatste stabiele versie.
  4. Verifieer de VRM-kwaliteit van je moederbord, want een degelijk moederbord met goede signaalintegriteit is bij Gen4 belangrijker dan bij Gen3.
  5. Controleer of je M.2-slot een koellichaam heeft of dat je er zelf één moet plaatsen.

Wanneer levert PCIe 4.0 daadwerkelijk voordeel op?

De eerlijke boodschap: voor casual gebruik merk je weinig verschil. Maar voor specifieke workloads is het verschil aanzienlijk.

Workloads waar Gen4 echt telt:

  • AI-training en machine learning: grote datasets die continu van opslag worden geladen profiteren direct van hogere doorvoer.
  • 8K-video en RAW-fotobewerking: het werken met grote mediabestanden in real-time vraagt om snelle opslagtoegang.
  • Grote datasets en databases: professionele omgevingen met hoge I/O-belasting merken het verschil het meest.
  • Virtualisatie en serverworkloads: meerdere virtuele machines die tegelijk opslag aanspreken.

Workloads waar het verschil klein is:

  • Casual gaming op 1080p of 1440p
  • Kantoorwerk, browsen en videostreaming
  • Lichte fotobewerking in JPEG

Typische Gen3 NVMe-snelheden liggen rond een bepaalde waarde sequentieel; Gen4 NVMe’s halen hogere snelheden. Dit is een verdubbeling op papier, maar in dagelijkse taken vertaalt dit zich zelden in merkbaar snellere responstijden.

Volgens een analyse van NetValuator is de upgrade-noodzaak sterk gebruiksafhankelijk: professionals in AI en 8K-bewerking profiteren significant, terwijl casual gebruikers de winst nauwelijks voelen.

Wat presteren PCIe 4.0 NVMe-ssd’s in de praktijk?

De synthetische benchmarks zijn indrukwekkend, maar de dagelijkse realiteit is genuanceerder.

Configuratie Sequentieel lezen Sequentieel schrijven
Gen3 NVMe x4 (typisch) rond 3,5 GB/s rond 3,0 GB/s
Gen4 NVMe x4 (typisch) tot 7 GB/s tot 6+ GB/s

Thermische throttling: de valkuil van Gen4

Gen4 NVMe-ssd’s produceren merkbaar meer warmte dan hun Gen3-equivalenten. Zonder koeling kunnen ze terugschakelen naar lagere snelheden om oververhitting te voorkomen. Een heatsink is geen luxe bij Gen4, maar een praktische noodzaak. Veel moederborden leveren een M.2-koellichaam mee; gebruik het altijd.

GPU’s en PCIe 4.0: weinig winst voor nu

Huidige GPU’s, ook de krachtigste modellen, benutten de volledige bandbreedte van een PCIe x16-slot zelden volledig. De meeste nieuwe generatie GPU’s presteren nagenoeg identiek op Gen3 x16 en Gen4 x16 in gaming. De bottleneck zit elders: in de GPU zelf, het geheugen of de CPU. Dat verandert mogelijk met toekomstige architecturen, maar voor nu is het verschil verwaarloosbaar.

Realistische verwachting: in games zie je vrijwel geen FPS-verschil tussen Gen3 en Gen4. Bij opslagintensieve taken, zoals het laden van grote spelwerelden of het streamen van assets via DirectStorage, kan Gen4 wél een merkbaar voordeel geven.

Is PCIe 4.0 voldoende voor gaming?

Voor de overgrote meerderheid van gamers: ja, Gen4 is ruimschoots voldoende. En voor veel gamers is Gen3 dat ook nog steeds.

Scenario’s waarbij Gen4 nuttig is voor gaming:

  • Spellen met grote open werelden die assets direct van de SSD streamen (via DirectStorage)
  • Setups met meerdere NVMe-ssd’s voor snelle laadtijden
  • Toekomstbestendigheid voor GPU’s die in de komende jaren meer bandbreedte vragen

Scenario’s waarbij Gen4 weinig toevoegt:

  • 1080p en 1440p gaming met een mid-range GPU
  • Systemen waarbij de GPU of CPU de beperkende factor is
  • Spellen die niet van DirectStorage gebruikmaken

De aanbeveling is duidelijk: investeer eerst in een betere GPU, voldoende RAM en goede koeling. Kies daarna voor Gen4 als je NVMe-workloads hebt of je systeem toekomstbestendig wil maken. Meer gaming pc-optimalisatietips vind je op de TPPC-website.

Checklist: wat controleer je vóór een PCIe 4.0-upgrade?

  1. Slot-type en lane-toewijzing: is het M.2-slot x4 Gen4 en verbonden met de CPU?
  2. CPU-ondersteuning: ondersteunt jouw processor Gen4-lanes? Controleer de specificatiepagina van AMD of Intel.
  3. Chipset-compatibiliteit: is je chipset officieel Gen4-gecertificeerd (bijv. X570, B550, Z590 of nieuwer)?
  4. BIOS-versie: update naar de laatste stabiele BIOS-versie vóór installatie.
  5. Fysieke M.2-lengte en sleuteltype: controleer of je SSD (bijv. 2280) past in het slot en het M-key-formaat heeft.
  6. Koeling voor NVMe: zorg voor een heatsink op de M.2-SSD om thermische throttling te voorkomen.
  7. VRM-kwaliteit van het moederbord: een degelijk board met goede signaalintegriteit voorkomt instabiliteit bij Gen4-snelheden.
  8. Kostenafweging: weeg de meerprijs van Gen4-hardware af tegen de verwachte winst voor jouw specifieke gebruik.

Pro-tip: Test na installatie met een gratis tool zoals CrystalDiskMark om de werkelijke snelheid te verifiëren. Haal je niet de verwachte Gen4-snelheden, controleer dan eerst de BIOS-instelling voor PCIe-generatie en de aanwezigheid van een koellichaam.

Meer hulp bij het stap voor stap upgraden vind je in de TPPC-upgradegids.

Welke hardware ondersteunt PCIe 4.0?

Merken als Corsair, Lenovo en OnLogic bieden allemaal producten aan die PCIe 4.0 ondersteunen, elk voor een ander segment.

Corsair levert Gen4 NVMe-ssd’s (zoals de MP600-serie) die de volledige ~7 GB/s-bandbreedte benutten. Ze zijn populair bij pc-bouwers die maximale opslagsnelheid willen combineren met betrouwbaarheid.

Lenovo integreert PCIe 4.0 in zijn zakelijke en professionele laptops en workstations, zoals de ThinkPad X1 Carbon-serie en ThinkStation P-serie. Voor professionals die onderweg of op kantoor met grote bestanden werken, is Gen4-ondersteuning in Lenovo-systemen een concrete meerwaarde.

OnLogic richt zich op industriële en embedded systemen. Hun compacte pc’s met Gen4-ondersteuning zijn bedoeld voor toepassingen zoals machine vision, edge computing en industriële automatisering, waar hoge I/O-doorvoer in een robuuste behuizing vereist is.

Voor een praktische gids over PCIe-lanes en generaties in het bredere context van hardware-keuzes, biedt deze uitleg over PCI Express aanvullende technische achtergrond.

Belangrijkste inzichten

PCIe 4.0 verdubbelt de bandbreedte ten opzichte van Gen3 en levert meetbare voordelen voor NVMe-ssd’s en toekomstige GPU’s, maar de praktische winst hangt sterk af van je workload.

Punt Details
Bandbreedte verdubbeld PCIe 4.0 biedt 16 GT/s per lane, goed voor ~7,9 GB/s bij een x4-configuratie.
Achterwaartse compatibiliteit Gen4-hardware werkt altijd in een Gen3-slot, maar draait dan op Gen3-snelheden.
Koeling is verplicht Gen4 NVMe-ssd’s produceren meer warmte; een heatsink voorkomt thermische throttling.
Gaming: beperkte winst Voor de meeste gamers is het FPS-verschil tussen Gen3 en Gen4 verwaarloosbaar klein.
TPPC helpt bij upgrades TPPC in Roeselare adviseert en installeert Gen4-hardware met BIOS-checks en koelingsadvies.

PCIe 4.0 in de praktijk: een eerlijk oordeel

De technische sprong van Gen3 naar Gen4 is reëel, maar de marketingverhalen lopen soms voor op de praktijk. Wat ik keer op keer zie bij upgrades: mensen kopen een Gen4-ssd voor hun gaming-pc, stoppen hem in een Gen3-slot omdat ze de handleiding niet hebben gelezen, en vragen zich dan af waarom ze geen verschil merken. De hardware is goed, maar de context ontbreekt.

Wat mij opvalt: de meeste winst zit niet in de ruwe snelheid, maar in de toekomstbestendigheid. Een platform dat vandaag Gen4 ondersteunt, is klaar voor de software en GPU’s van morgen. Dat is een valide reden om nu al voor Gen4 te kiezen, ook als je de snelheidswinst nu nog niet volledig benut.

Mijn concrete aanbeveling: controleer altijd eerst of je moederbord en CPU Gen4 officieel ondersteunen, zorg voor een koellichaam op de SSD, en update je BIOS vóór installatie. Die drie stappen voorkomen negentig procent van de problemen die ik bij klanten tegenkom. En als je twijfelt of je huidige systeem klaar is voor een Gen4-upgrade, is een korte check bij TPPC vaak sneller dan een uur zelf zoeken.

Klaar voor een Gen4-upgrade? TPPC helpt je verder

Je weet nu wat PCIe 4.0 concreet levert en welke checks je moet doen. De volgende stap is de uitvoering. TPPC in Roeselare bouwt en upgradet pc’s op maat, met aandacht voor compatibiliteit, koeling en BIOS-configuratie. Geen generieke adviezen, maar een systeem dat precies past bij jouw gebruik, of dat nu gaming, videobewerking of professionele workloads zijn.

Wil je weten of jouw huidige pc klaar is voor Gen4, of wil je een volledig nieuw systeem laten samenstellen? Bekijk de maatwerk pc-opties bij TPPC of neem direct contact op voor een persoonlijk adviesgesprek.
