Uitleg PCI Express: lanes, generaties en prestaties

TL;DR:

PCI Express is de standaardinterface die snel en rechtstreeks verbinding maakt tussen uitbreidingskaarten en het moederbord, met verschillende generaties die de bandbreedte verdubbelen. Het gebruik van het juiste slot en het begrijpen van de elektrische lanes zijn cruciaal voor optimale prestaties van GPU’s en SSD’s. In 2026 is PCIe 4.0 het praktische keuze, terwijl PCIe 5.0 toekomstbestendigheid biedt voor high-end systemen en AI-werkloaden.

PCI Express, officieel afgekort als PCIe, is de standaardinterface voor het aansluiten van uitbreidingskaarten zoals GPU’s, NVMe SSD’s en netwerkkaarten op een moederbord via snelle, directe verbindingen. Wie serieus bezig is met het bouwen of upgraden van een pc, ontkomt niet aan een goede uitleg PCI Express. De interface bepaalt hoeveel bandbreedte jouw GPU of SSD werkelijk krijgt, en een verkeerde keuze kost je meetbare prestaties. In dit artikel lees je hoe PCIe werkt, wat het verschil is tussen generaties en slots, en hoe je die kennis toepast bij het samenstellen van een krachtig systeem.

Hoe werkt PCI Express precies?

PCIe gebruikt een point-to-point seriële architectuur waarbij elk aangesloten apparaat een eigen, directe verbinding heeft met de CPU of de chipset. Dat is fundamenteel anders dan de oude gedeelde bus van klassieke PCI, waarbij alle kaarten dezelfde verbinding deelden en elkaar dus konden vertragen. Met PCIe heeft elke component zijn eigen kanaal, wat zorgt voor lagere latency en hogere doorvoersnelheid.

De basisunit van PCIe is een lane. Elke lane bestaat uit twee paar draden: één paar voor verzenden en één paar voor ontvangen. Dat maakt PCIe een full-duplex verbinding, wat betekent dat data tegelijkertijd in beide richtingen kan stromen. Hoe meer lanes een slot heeft, hoe meer bandbreedte beschikbaar is.

De lanes in jouw systeem komen uit twee bronnen:

CPU-lanes: Directe verbinding met de processor. Lagere latency, hogere prestaties. Ideaal voor je GPU.
Chipset-lanes: Verbinding via de chipset op het moederbord. Iets hogere latency en beperktere bandbreedte, maar voldoende voor opslag en randapparatuur.

Voor maximale GPU-prestaties gebruik je altijd het slot dat direct aan de CPU gekoppeld is. Dat is vrijwel altijd het bovenste x16-slot op je moederbord.

Pro-tip: Raadpleeg de handleiding van je moederbord om te zien welke slots CPU-lanes gebruiken en welke via de chipset lopen. Die informatie staat expliciet vermeld per slot.

Wat zijn de verschillen tussen PCIe 3.0, 4.0 en 5.0?

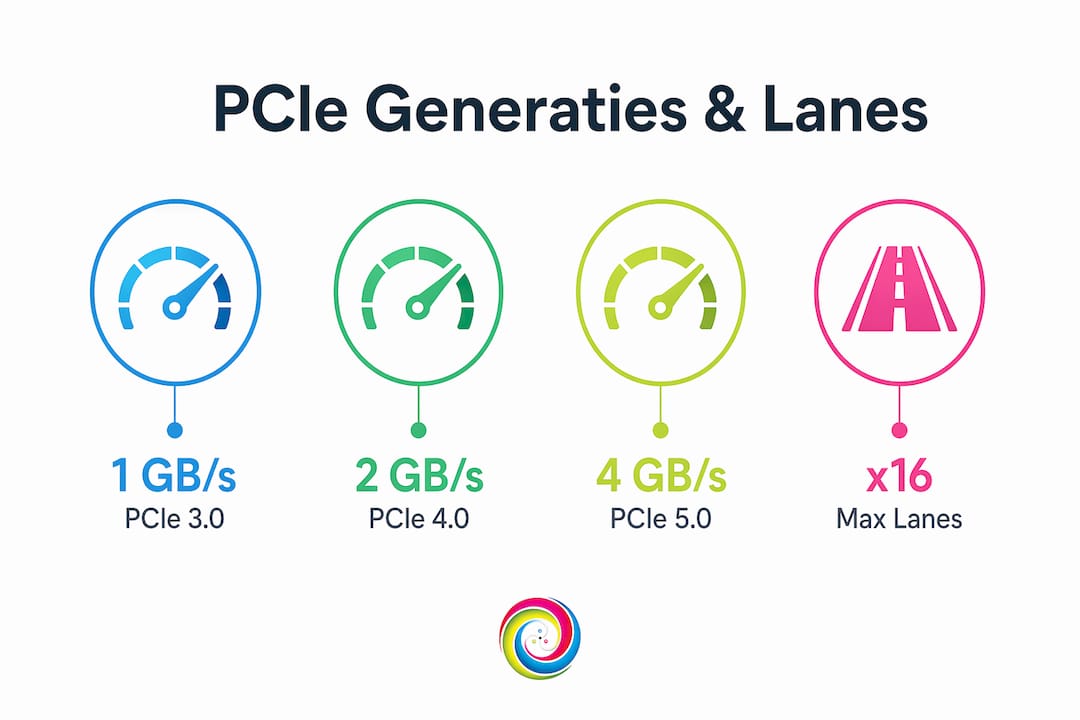

De bandbreedte van PCIe verdubbelt met elke nieuwe generatie. PCIe 3.0 biedt 1 GB/s per lane, PCIe 4.0 biedt 2 GB/s en PCIe 5.0 biedt 4 GB/s. Een x16-slot op PCIe 5.0 levert daarmee theoretisch 64 GB/s. Dat is een enorme sprong ten opzichte van de 16 GB/s van PCIe 3.0 x16.

Generatie	Bandbreedte per lane	x4 slot	x8 slot	x16 slot
PCIe 3.0	1 GB/s	4 GB/s	8 GB/s	16 GB/s
PCIe 4.0	2 GB/s	8 GB/s	16 GB/s	32 GB/s
PCIe 5.0	4 GB/s	16 GB/s	32 GB/s	64 GB/s

De praktische betekenis van deze cijfers is genuanceerd. De meeste GPU’s in 2025 benutten de maximale bandbreedte van PCIe 4.0 x16 niet volledig. PCIe 3.0 x16 is voor gaming in veel scenario’s nog steeds ruim voldoende. Het verschil wordt pas merkbaar bij zware AI-workloads, professionele rendering of de nieuwste generatie NVMe SSD’s die PCIe 5.0 x4 gebruiken.

Voor NVMe SSD’s is de generatiesprong wél direct voelbaar. Een PCIe 4.0 NVMe SSD haalt tot 7.000 MB/s leessnelheid, terwijl PCIe 5.0 modellen de 12.000 MB/s benaderen. Bij dagelijks gebruik merk je dat verschil minder dan bij grote bestandsoverdrachten of het laden van zware projecten in software zoals Adobe Premiere Pro of DaVinci Resolve.

Upgraden naar PCIe 5.0 is zinvol als je een nieuw systeem bouwt op een platform als Intel Core Ultra of AMD Ryzen 9000, en toekomstbestendigheid prioriteit heeft. Voor een bestaand PCIe 3.0 systeem is de generatiesprong zelden de bottleneck in gaming.

Hoe beïnvloeden slots en lanes jouw hardwareprestaties?

Dit is het onderdeel van de PCIe uitleg dat de meeste gebruikers missen, en het kost hen onnodig prestaties. Een PCIe-slot kan fysiek groter zijn dan het aantal elektrische lanes dat er werkelijk op aangesloten is. Een slot met de fysieke afmeting van x16 kan elektrisch x8 of zelfs x4 bedraad zijn.

Situatie	Fysiek slot	Elektrische lanes	Gevolg
Primaire GPU	x16	x16	Maximale bandbreedte
Secundaire GPU of kaart	x16	x8	Licht prestatieverlies
Uitbreidingskaart op chipset	x16	x4	Merkbaar prestatieverlies
NVMe via adapter	x4	x4	Normaal voor NVMe

Bij gebruik van PCIe 3.0 x4 in plaats van x16 daalt de prestatie met circa 25% bij AI- en rendering workloads. Dat is geen theoretisch getal. In de praktijk betekent dit dat een GPU in een x4-slot zichtbaar trager rendert dan dezelfde kaart in een x16-slot.

Het verschil tussen x16 en x8 is daarentegen in de meeste gaming-scenario’s verwaarloosbaar. Een GPU zoals de NVIDIA RTX 4080 of AMD Radeon RX 7900 XTX presteert nagenoeg identiek op x16 versus x8. Pas bij x4 wordt het verschil significant. Bekijk voor meer context over slotconfiguraties en moederborden hoe dit per platform verschilt.

Pro-tip: Controleer in de specificaties van je moederbord niet alleen het fysieke slotformaat, maar ook de elektrische bedrading. Zoek naar termen als “x16 (x4 mode)” in de slottabel van de handleiding.

Praktische toepassingen van PCIe slots in jouw pc

Het kiezen van het juiste slot voor elk component is geen detail. Het is een beslissing die direct invloed heeft op de prestaties van je systeem. Hier zijn de vijf meest praktische richtlijnen:

Plaats je GPU altijd in het primaire x16-slot. Dat slot heeft directe CPU-lanes en de hoogste bandbreedte. Op de meeste moederborden is dit het bovenste lange slot.
Gebruik een M.2 NVMe SSD voor je besturingssysteem. M.2-slots gebruiken PCIe x4 lanes en bieden veel hogere snelheden dan SATA. Kies bij voorkeur een slot dat direct aan de CPU gekoppeld is voor de laagste latency.
Let op lane-conflicten bij M.2 en SATA. Het gebruik van bepaalde M.2 PCIe x4 slots kan SATA-poorten op je moederbord uitschakelen. Dit staat vermeld in de handleiding, maar wordt door veel gebruikers over het hoofd gezien. Controleer dit voor je een extra schijf aansluit.
Netwerkkaarten en geluidskaarten op chipset-slots. Deze componenten hebben weinig bandbreedte nodig. Een x1-slot op de chipset is meer dan voldoende voor een 2,5 GbE netwerkkaart of een PCIe geluidskaart.
Vermijd het splitsen van GPU-lanes bij multi-GPU setups. Wanneer je twee GPU’s plaatst op een moederbord dat lanes deelt, kan elk slot terugvallen van x16 naar x8 of x4. Controleer dit in de specificaties voor je een tweede kaart installeert.

Bij gaming en AI-workloads is de invloed van PCIe-configuratie het grootst bij taken die veel data tussen CPU en GPU uitwisselen. Denk aan ray tracing in games als Cyberpunk 2077, of het trainen van lokale AI-modellen via frameworks als PyTorch. Voor meer advies over GPU-keuze en PCIe-prestaties lees je hoe je de juiste combinatie maakt.

Wat is het verschil tussen PCI en PCI Express?

PCI Express en de oude PCI-standaard zijn fundamenteel verschillende technologieën. Ze delen een naam, maar verder weinig. PCIe is sinds circa 2004 de dominante uitbreidingsstandaard en heeft de klassieke PCI volledig vervangen in moderne systemen.

De kernverschillen op een rij:

Architectuur: Klassieke PCI gebruikt een gedeelde parallelle bus. Alle kaarten delen dezelfde bandbreedte. PCIe gebruikt point-to-point seriële lanes met een dedicated verbinding per apparaat.
Snelheid: Klassieke PCI biedt maximaal 133 MB/s gedeeld. PCIe 3.0 x16 biedt 16 GB/s exclusief per apparaat. Dat is meer dan honderd keer zo snel.
Compatibiliteit: PCI-kaarten passen fysiek niet in PCIe-slots en omgekeerd. Adapters bestaan, maar zijn zeldzaam en beperkt in gebruik.
Toepassingen: Klassieke PCI vind je nog in industriële systemen en oudere hardware. In consumentenpc’s is het volledig verdwenen.

Voor wie een pc bouwt of upgradet in 2026 is klassieke PCI niet relevant. Toch is het nuttig om het onderscheid te kennen, zeker als je werkt met oudere hardware of tweedehands componenten koopt. PCIe is schaalbaar en ondersteunt lage latency dankzij de point-to-point architectuur, wat het de enige logische keuze maakt voor high-end GPU’s en snelle opslag.

Voor gebruikers die een upgrade overwegen van een ouder systeem met klassieke PCI-slots: een nieuw moederbord is de enige weg vooruit. Adapters bieden geen prestatievoordeel en zijn geen duurzame oplossing.

Belangrijkste inzichten

PCIe bepaalt hoeveel bandbreedte jouw GPU, NVMe SSD en andere uitbreidingskaarten werkelijk krijgen, en de combinatie van generatie, lanes en slotbedrading bepaalt de prestaties van je hele systeem.

Punt	Details
Bandbreedte verdubbelt per generatie	PCIe 3.0 geeft 1 GB/s per lane, PCIe 4.0 geeft 2 GB/s, PCIe 5.0 geeft 4 GB/s per lane.
Fysiek slot is niet altijd elektrisch x16	Een x16-slot kan elektrisch x4 of x8 bedraad zijn, wat prestatieverlies geeft.
GPU altijd in primair CPU-slot	Het bovenste x16-slot heeft directe CPU-lanes en de laagste latency voor je grafische kaart.
M.2 kan SATA-poorten uitschakelen	Controleer de handleiding van je moederbord voor je M.2-slots en SATA tegelijk gebruikt.
PCIe 3.0 x16 is nog steeds voldoende voor gaming	De meeste GPU’s benutten de maximale bandbreedte van PCIe 4.0 x16 niet volledig.

Mijn kijk op PCIe-configuraties in de praktijk

Na het samenstellen en upgraden van tientallen systemen valt me één ding steeds op: de meeste prestatieproblemen die mensen toeschrijven aan een “trage GPU” of “langzame SSD” zijn eigenlijk configuratieproblemen op het moederbord. Een GPU in een x4-slot, een NVMe SSD die via chipset-lanes loopt, of een M.2 schijf die onbedoeld SATA-poorten uitschakelt. Dat zijn de echte boosdoeners.

Wat ik ook zie: mensen investeren in een PCIe 5.0 moederbord en processor, maar kopen vervolgens een PCIe 3.0 SSD omdat die goedkoper is. Dat is prima voor een budget build, maar begrijp dan dat je de potentie van je platform niet benut. De keuze is legitiem, maar maak hem bewust.

Het meest onderschatte advies dat ik geef: lees de handleiding van je moederbord. Niet de snelle startgids, maar de volledige specificatietabel van de slots. Daar staat precies welke slots CPU-lanes gebruiken, welke via de chipset lopen, en welke combinaties van M.2 en SATA niet tegelijk werken. Die tien minuten lezen besparen je uren van troubleshooten.

PCIe 5.0 is de toekomst, maar voor de meeste gebruikers in 2026 is PCIe 4.0 het praktische optimum. Wie een grafische kaart vergelijkt en twijfelt over het platform, raad ik aan te focussen op de elektrische bedrading van het primaire slot, niet op de generatie van de secundaire slots.

— Thomas

Laat Tppc jouw PCIe-configuratie optimaal instellen

Bij Tppc in Roeselare bouwen we pc’s waarbij elke component op het juiste slot zit, met de juiste lanes en de juiste generatie voor jouw gebruik. Of je nu een gaming-pc wil samenstellen met een RTX 4080 op een PCIe 5.0 platform, of je bestaande systeem wil upgraden met een snelle NVMe SSD, wij zorgen dat de configuratie klopt. Geen verborgen bottlenecks door verkeerde slotbedrading, geen uitgeschakelde SATA-poorten als verrassing. Je kan bij ons terecht voor een pc op maat samenstellen of een gerichte hardware-upgrade waarbij we de PCIe-indeling van jouw moederbord volledig optimaliseren. Persoonlijk advies, snelle service, en een systeem dat presteert zoals het hoort.

FAQ

Wat is PCI Express in het kort?

PCI Express (PCIe) is een seriële uitbreidingsinterface die GPU’s, NVMe SSD’s en andere kaarten via directe point-to-point lanes verbindt met de CPU of chipset op een moederbord.

Wat is het verschil tussen PCIe x1, x4, x8 en x16?

Het getal geeft het aantal lanes aan. Meer lanes betekent meer bandbreedte. Een x16-slot op PCIe 4.0 biedt 32 GB/s, terwijl een x1-slot op dezelfde generatie slechts 2 GB/s levert.

Maakt het uit welke PCIe generatie mijn GPU gebruikt?

Voor gaming is het verschil tussen PCIe 3.0 x16 en PCIe 4.0 x16 minimaal. Het verschil wordt pas significant bij x4-slots of bij zware AI- en renderingworkloads.

Kan ik een PCIe 4.0 kaart in een PCIe 3.0 slot plaatsen?

Ja, PCIe is neerwaarts compatibel. Een PCIe 4.0 kaart werkt in een PCIe 3.0 slot, maar met de bandbreedte van PCIe 3.0. Voor de meeste GPU’s is dat in de praktijk geen probleem.

Waarom schakelt mijn moederbord SATA-poorten uit als ik een M.2 SSD gebruik?

Sommige M.2-slots delen lanes met SATA-controllers op het moederbord. Wanneer het M.2-slot actief is in PCIe x4-modus, worden de gedeelde SATA-poorten automatisch uitgeschakeld om lane-conflicten te vermijden.
